Захист котла від перегріву

При эксплуатации котлов на твердом топливе может произойти их перегрев, чаще всего по причине прекращения подачи электрического тока. Остановится циркуляционный насос котла, который имеет в себе горящее топливо, и температура отапливаемой воды в котле начнет резко возрастать, так как тепло из котла не отводится. Эту опасность можно предотвращать двумя способами – дополнительно охлаждать котел термостатическим вентилем DBV, JBV или BVTS, который для своей работы не требует электрическую энергию, или обеспечить питание циркуляционного насоса от запасного источника электрической энергии PG 500.





Для котлов без охлаждающего теплообменника

Термостатический вентиль DBV1
Управляемый температурой двухходовой вентиль DBV1, который работает без подачи электрического тока, при достижении температуры 97 °C откроет подачу охлаждающей воды из водопроводной системы, эта вода охладит котел и этим предотвратит его перегрев. Горячая вода выпускается в канализацию. Для  правильной функции  необходимо  вентиль  расположить  в месте,  где  температура  при  перегреве  котла максимальная – как правило, в верхней части котла или на выходящем трубопроводе, как можно ближе к котлу. Вентили  оснащены  термостатическим  элементом  производства  известного  французского  производителя. Термостатический  член  расположен  прямо  в  отапливающей  воде,  благодаря  этому  реакция  на  изменение температуры  отапливающей  воды  практически  мгновенная. Отсутствием  капилляра  также  исключена  возможность его повреждения при монтаже. Каждый вентиль при его производстве проходит контролем правильности функции.

 - надежный термостатический элемент
 - быстрая реакция на изменение температуры, сенсор и вывод горящей воды в одном месте
 - ручка для мануального открытия клапана, подобно как у предохранительных вентилей
 - Не имеет капилляр – легкий монтаж, без риска повреждения капилляра
 - 100% контроль функции при производстве



DBV1 Технические данные







Для котлов с охлаждающим теплообменником

Термостатический вентиль JBV1
Управляемый температурой одноходовой вентиль JBV1, который работает без подачи электрического тока, при достижении температуры 97 °C откроет подачу охлаждающей воды из водопроводной системы, которая при помощи охлаждающего теплообменника охладит котел и этим предотвратит его перегрев. Горячая вода выпускается в канализацию. Для  правильной функции  необходимо  вентиль  расположить  в месте,  где  температура  при  перегреве  котла максимальная – как правило, в верхней части котла или на выходящем трубопроводе, как можно ближе к котлу. Вентили  оснащены  термостатическим  элементом  производства  известного  французского  производителя. Термостатический  член  расположен  прямо  в  отапливающей  воде,  благодаря  этому  реакция  на  изменение температуры  отапливающей  воды  практически  мгновенная. Отсутствием  капилляра  также  исключена  возможность его повреждения при монтаже. Каждый вентиль при его производстве проходит контролем правильности функции.

 - надежный термостатический элемент
 - быстрая реакция на изменение температуры
 - ручка для мануального открытия клапана, подобно как у предохранительных вентилей
 - не имеет капилляр – легкий монтаж, без риска повреждения капилляра
- 100% контроль функции при производстве



JBV1 Технические данные







Капиллярный вентиль BVTS
Капиллярный одноходовой вентиль BVTS, который работает без подачи электрического тока, при достижении открывающей  температуры  откроет  подачу  охлаждающей  воды  из  водопроводной  системы. Охлаждающая вода при помощи охлаждающего теплообменника охладит котел и этим предотвратит его перегрев. Горячая вода выпускается из теплообменника в канализацию.

Для правильной функции необходимо датчик капилляра расположить в месте, где температура при перегреве котла максимальная – как правило прямо в верхней части котла или на выходном трубопроводе, как можно ближе к котлу. Вентиль устанавливается на трубопровод охлаждающей воды и стандартно поставляется с капилляром длиной 1,3 м или 4,0 м.

Вентиль также применяется у котлов на пеллеты для защиты от возгорания пеллет в транспортере с последующим пожаром бункера пеллет. В этом случае датчик устанавливается в червячный транспортер пеллет и после открытия вентиля вода затопит транспортер и погасит горящие пеллеты, чтобы возгорание не могло распространятся далее в бункер пеллет.

 - кнопка для мануального открытия вентиля
 - двойной датчик для безотказной эксплуатации



Технические данные



Запасной источник для котлов на твердом топливе
Запасные  источники  для  котлов  на  твердом  топливе  предназначены  для  питания  циркуляционного  насоса котла  в  случае  потери  подачи  электрической  энергии. Источник  этим  обеспечит  охлаждение  котла  и  предотвратит  его  перегрев.  Запасные  источники  поставляются  с  специальным  типом  аккумулятора.  Этот  тип аккумулятора, в отличии от обычного автомобильного пускового аккумулятора, разработан для потребления меньшего тока длительное время. Срок службы поставляемого аккумулятора 12 лет.

- Характеристика выходного напряжения оптимализирована для применения при запасном питании циркуляционных насосов
- индикация текущего состояния запасного источника, сигнализация тревоги акустическим сигналом
- питающее напряжение в широком диапазоне
- эксплуатация в вертикальном и горизонтальном положении
- установку и ввод в эксплуатацию способен выполнить обычный пользователь
- интеллигентная подзарядка в двух шагах, защищающая батарею



Защита котла от засорения и коррозии теплообменных поверхностей



Термостатические смесительные вентили серии TSV удерживают температуру поступающей в котел возвратной воды минимально на температуре открытия вентиля, и этим предотвращает низкотемпературную коррозию и засорение котла. Котел так работает с высшим КПД и продолжает его срок службы. Вентиль имеет термоэлемент, который обеспечивает смешивание горячей воды на выходе из котла с возвратной водой поступающей из отопительной системы или аккумулирующего бака.
Все типы вентилей для температур 45°C, 55°C и 65°C оборудованы термоэлементом с резиновым уплотнением,  которое  гарантирует высокую  герметичность вентиля и  этим предотвращает микроциркуляцию в то время, когда котел не работает.
Все вентили имеют массивную конструкцию с большими диаметрами для протока отопительной воды. В связи с этим они неприхотливы и при применении в старых отопительных системах. Из вентилей серии TSV3-8 можно легко выпустить осадок, очистить или заменить термоэлемент после вывинчивания пробки без демонтажа вентиля с отопительной системы.

При установке вентилей TSV необходимо правильно настроить компенсационный вентиль, установленный в байпасном трубопроводе, подающем к вентилю горячую воду из вывода котла.

Модели TSV3B и TSV5B не требуют применения компенсационного вентиля, имеют автоматическую компенсацию горячей воды, подаваемой по байпасу, установленному внутри вентиля. Вследствие этого его установка более легкая, а регуляция более точная. Особенно в ситуации, когда температура возвратной воды из отопительной системы или аккумулирующего бака близка номинальной температуре вентиля или выше, вентиль автоматически ограничивает приток горячей воды из байпаса вплоть до его полного тесного запирания. Поэтому слишком не повышается температуре на выводе из котла, и он может при этих условиях работать на полную мощность.





Вентиль TSV - описание функции

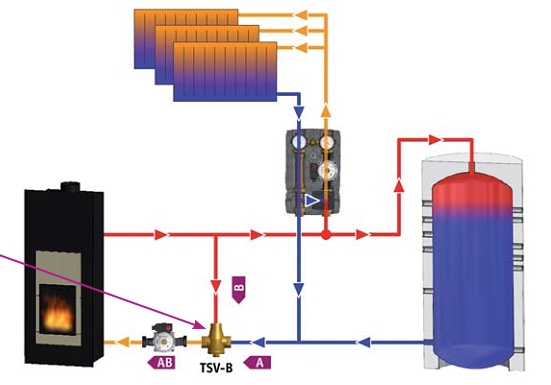

В холодном состоянии вход из отопительной системы (горловина А) закрыт термоэлементом, установленным внутри вентиля. Отопительная вода течет из котла по байпасу (горловина В) и выводом из вентиля (горловина АВ) обратно в котел. При достижении открывающей  температуры  термоэлемента,  термоэлемент начнет открывать  вход из отопительной  системы (горловина А). В вентиле начинает смешиваться холодная вода (из горловины А) с горячей водой (из горловины В). Термостатический элемент управляет входом холодной воды (горловиной А) так, чтобы температура на выходе не понизилась ниже температуры, открывающей вентиль. Вход из байпаса (горловина В) остается постоянно открытым. При повышенной температуре поступающей из отопительной системы возвратной воды, могло бы произойти смешивание большого чем необходимо количества поступающей из котла горячей воды, а вследствие этого большое повышение выходной температуры воды поступающей из вентиля (горловина АВ) с последующим возможным перегревом котла. В связи с этим трубопровод байпаса необходимо оснастить компенсационным вентилем, которым ограничится проточность. Компенсационный вентиль необходимо в соответствии с руководством правильно настроить,  чтобы  температура на выходе из вентиля (горловина АВ) была при обычной эксплуатации котла только немного выше (в зависимости от примененного  циркуляционного  насоса, мощности  котла  и размера и  температуры  вентиля) открывающей  температуры вентиля.



Регулировка мощности котла

Термостатический регулятор тяги «RT3»

Регулятор тяги удерживает выбранную выходную температуру отопительной воды поступающую из котла на значении, установленном на ручке регулятора управления заслонкой подачи воздуха сжигания. Этим регулятор повышает или понижает мощность котла. Регулятор управляет заслонкой при помощи рычага, на котором закреплена цепь управления заслонкой.

Благодаря хромированному корпусу, регулятор имеет элегантный вид и длительный срок службы. Сердцем регулятора является  качественный и точный термостатический элемент. Массивная  металлическая  конструкция  обеспечивает  высокую  механическую  прочность,  а  примененные  материалы  гарантируют  высокую  температурную  стойкость  от  случайного  выхлопа огня. Высота корпуса регулятора позволяет установку на котел с увеличенной толщиной изоляции.
В наличии имеется и версия RT3T для котла с экстремальной толщиной изоляции. Подключающая резьба стандартно ¾“, по желанию 1“ (кроме RT3T).

Уже 10 лет поставляем десяткам мировых производителей наши фирменные регуляторы тяги RT. Удовлетворение заказчиков нашим качественным фирменным изделием подтверждает факт, что мы ежегодно производим на наших заводах в Чехии и Словакии более чем 200.000 штук.
