Історія компанії VIMAR

Компанія VIMAR, яка є виробником екологічних піролізних котлів VIGAS, була заснована в 1993 році її власником Павлом Вігашом, як невелике сімейне підприємство. Виробництво почалось з найменшого котла с линійки – котла VIGAS 25. Поступово асортимент розширювався іншими типами котлів: VIGAS 16, 25, 40, 60, 80, 100; комбінований котел VIGAS 29 UD; теплоповітряний котел VIGAS 25 TVZ, а також котел на дровах та пелетах VIGAS 18 DP. На сьогодні компанія є найбільшим виробником піролізних котлів у Словаччині. Завод експортує вироби майже у всі країни Євросоюзу.

Принцип пиролізу в котлах VIGAS

vigas-boiler-sПаливо спалюється в результаті газифікації дров. Суть пиролізу в тепловому розподілі органічних та неорганічних речовин в закритій камері котла при мінімальній подачі первинного повітря вентилятором. Процес газифікації проходить в камері котла над жаростійким соплом. На першому етапі проходить процес висушування та випаровування. На другому етапі гази, що випаровувались, змішуються в камері сопла з підігрітим вторинним повітрям і створюють горючу суміш газів.  На  третьому етапі проходить горіння газів  в  камері  згорання  котла  та виведення відпрацьованих газів через трубчатий теплообмінник в димохід. Такой спосіб горіння дуже ефективний, тому як результат суттєво зменшуються витрати дров у порівнянні з класичним  горінням.

Топливо для котлів VIGAS

Котли VIGAS розраховані на спалювання сухого  древесного  матеріалу  від  щепи до колотих дров. Тип, размір,  вологість і теплотворна  здатність використаного палива має суттєвий вплив на потужність, тривалість горіння та виникнення дьогтю в котлах. При зниженні обєму води в  дровах збільшується їх теплотворна  здатність. В котлах  VIGAS  можна спалювати всі типи дров,  але завжди  краще  до  20  % вологості. В  комбінованому  котлі VIGAS 29 UD крім дров можна спалювати і буре вугілля, а в котлі VIGAS 18 DP крім дров і древесні пелети.

Електронна регуляція в котлах VIGAS

Електронна регуляція AK 4000 -це сучасний блок управління котлів VIGAS. Основою блока є графічний дисплей  і  круглий  регулятор  з  кнопками.  Всі  елементи, якими регуляція AK 4000 управляє, відображаться на дисплеї. У процесі газифікації та горіння топлива регуляція контролює зміни температури і, за необхідністю, збільшує чи знижує обороти вентилятора, чим одночасно регулює і потужністьь котла. В котлах VIGAS Lambda Control (Лямбда контроль) блок управлення використовує дані про вміст кисню у відпрацьованих газах, на  основі  яких він регулює заслонку  первинного та вторинного повітря.  Така  система  управління дає  можливість ефективніше спалювати паливо та зменшити витрати паливо на 25-30%.



У базовій моделі котлів VIGAS регуляція дає можливість:

  • Керувати температурою опалювальної води в межах 60 ÷ 85  °C
  • Плавно керувати роботою вентилятора
  • Керувати витяжним вентилятором
  • Керувати циркуляційним насосом котла
  • Керувати датчиком відпрацьованих газів димоходу
  • Підключити кімнатний регулятор температури
  • Підключити розширені модулі управління AK BUS  (Expandera)
  • Управління сервоприводом заслонки первинного та вторинного повітря у версії з Лямбда зондом
  • В стандартну комплектацію котла входить датчик відпрацьованих  газів

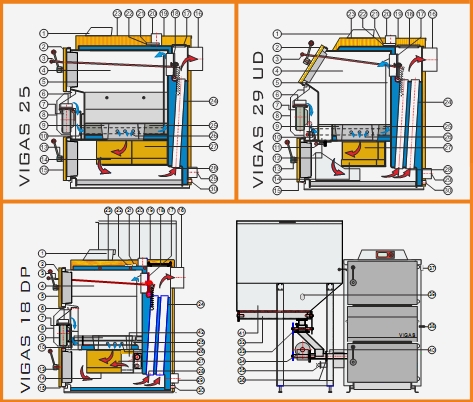

Технічний опис котлів VIGAS

Котли виготовлені зі спеціальної котлової сталі товщиною 4 і 6 мм. Внутрішні частини котлів виготовлені зі сталі  товщиною  6  мм.  Решта  частин  котлів  складються  із  сталі  товщиною  4  мм. Теплообмінник котла виготовлений зі стальних труб. Сопло виготовлено із жаростійкого бетону,  камера  згорання  обкладена  шамотом.  Теплова  ізоляція  складається  із ізоляційного  матеріалу  на  основі  мінеральної  вати.  Управлення  забезпечує сучасний блок управління.





1. Регуляція АК 4000
2. Верхня дверка
3. Ручка димохідної заслонки
4. Камера для газифікації
5. Подача первинного повітря
6. Заслонка вентилятора
7. Вентилятор
8. Кришка вентилятора
9. Жаростійке сопло
10. Заслонка вторинного повітря
11. Очисна заслонка
12. Отвір для чистки
13. Ручка дверки
14. Шамотні блоки
15. Нижня дверка
16. Димохідний отвір
17. Опалювальна заслонка
18. Кришка теплообмінника
19. Верхня задня кришка
20. Виходний отвір води
21. Тепловий запобіжник
22. Котловий датчик тем-ри
23. Верхня передня кришка
24. Трубки теплообмінника
25. Жаростійкий фундамент
26. Вторинне повітря
27. Камера згорання
28. Напрям відпрацьованих газів
29. Отвір обратної води
30. Напускний отвір
31. Попільник для 29 UD
32. Шнек
33. Дозуюча установка
34. Мотор подачі
35. Розпалювальне обладнання
36. Заслонка
37. Виходи для охолоджуючого вентиля.
38. Кнопка ДЕРЕВО-ПЕЛЕТИ
39. Ультразвуковий сенсор
40. Запобіжний датчик температури
41. Резервуар пелет
42. Пелетний пальник
43. Охолоджуючий вентилятор

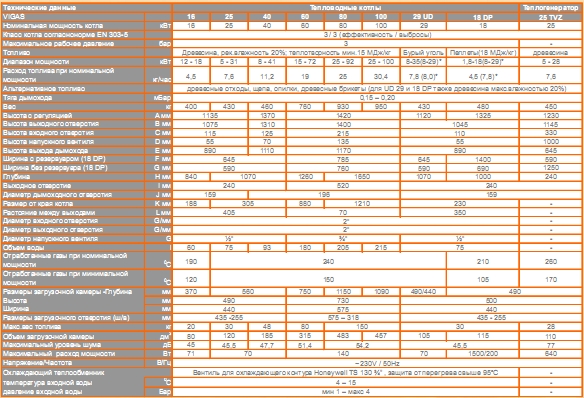

Технічні параметри




 Монтаж котла Vigas

  1. Котел може підключатися тільки до системи опалення, теплова емність якої відповідає потужності котла. При монтажі в закриту систему опалення необхідно забезпечити мінімальний відбір потужності 5 кВт у випадку відключення електроенергії. Або це може забезпечити монтаж охолоджуючого вентиля TS 130.
  2. Котел повинен бути правильно приєднаним до димоходу. До димоходу не можуть бути приєднані інші джерела тепла. Для збільшення тяги димохода під час розпалювання та прикладання дров до котла можна заказати витяжной вентилятор.
  3. Не рекомендується постійне підключення до водопроводу через напускний вентиль, щоб у випадку слабкої герметичності вентиля не збільшувався тиск в системі.
  4. Монтаж котла можуть реалізовувати тільки працівники спеціалізованих монтажних фірм.
  5. Рекомендована мінімальна температура обратної води на вході в котел повинна бути 60  C. Котельня повинна мати вентиляційний отвір діаметром мінімально 0,025 м.



Приклад підключення котла VIGAS
Приклад підключення котла з накопичувачем

1- Котел VIGAS
2- Група безпеки
3- Комнатний термостат
4- Циркуляційний насос
5- Резервуар ГВП
6- Чотириходовий змішуючий вентиль
7- Опалювальний контур
8- Розширююча ємність
9- Акумуляційна ємність
10- Датчик відпрацьованих газів

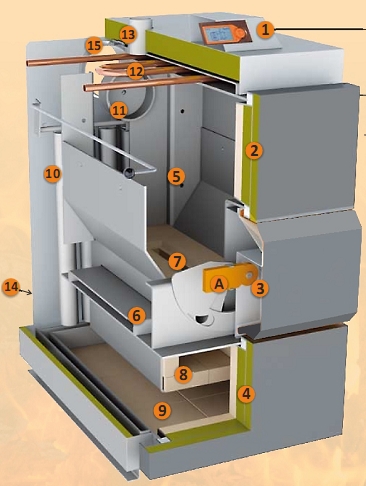

Розріз піролізного котла VIGAS

1. Регуляція AK 4000. Управляє процесом спалювання
2. Верхня дверка. Велика загрузочна камера
3. Вентилятор. Подає необхідну кількість повітря для оптимального спалювання
4. Нижня дверка. Служить для вигрібання попелу
5. Камера для газифікації. Місце для укладки дров
6. Хід первинного повітря. Подає підігріте повітря в камеру для газифікації
7. Сопло з вторинним повітрям
8. Камера спалювання. При високих температурах досягається оптимальне спалювання з мінімальною кількістю попелу
9. Місце осідання попелу
10. Трубчатий теплообмінник.
11. Димохідна заслонка. відкрита заслонка при укладці дров забезпечує відведення диму в димохід
12. Оходжуючий обмінник. Разом з вентилем  служить для охолодження котла при перегріві
13. Виходний отвір
14. Вхідний отвір
15. Димохідний отвір
А. Сервопривід В котлах Vigas LC служить для оптимального разділення первинного та вторинного повітря.
