Терморегулюючі змішуючі вентилі TSV-TV



Терморегулюючі вентилі забезпечують безпечну постійну температуру в місцях відбору гарячої води,  захищають споживачів від опіків. При нагріванні води сонячними колекторами температурa в резервуарі може доходити до високих значень, клапан має забезпечити змішування нагрітої води з холодною на виході для зниження температури.

Їх можна використовувати в різних комплектах з водонагрівачами в солярних системах або в системах з котлами на твердому паливі.  Діапазон температурних налаштувань після змішування від 20 до 70 оС.

Код   Назва       Діапазон температур (°C)      Підключення    Kvs  (м3/час)
10303 TERMOMIX 22 38 - 68 Cu22×1 2,2
11057 TERMOMIX 3/4 38 - 68 G 3/4“ 2,2
6726 TSV-TV-MT52 30 - 70 G 1“ 1,9
7079 TSV-TV-MT52HC  20 - 70 G 5/4“ 6,1




Солярні вентилі і сепаратори

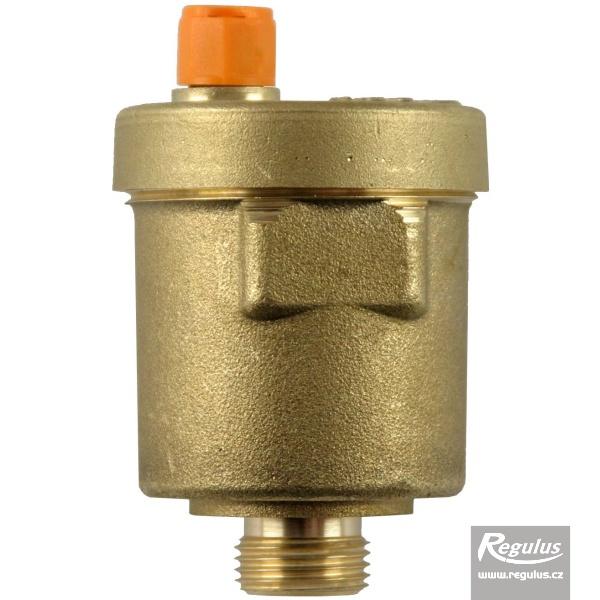

Вентиль відведення повітря автоматичний

6118 big

Аварійний клапан запобігає пошкодженню солярної системи у випадку збільшення максимального тиску. При виникненні збою система може перегрітися, в результаті чого екстремально збільшується тиск. Автоматичний продувочний вентиль відведення повітря вивільняє з теплообмінної рідини повітря і гази. Вмонтовується в найвище місце солярної системи (біля колектора).

Нижнє підключення G3/8“M, до 150°C.
Код для заказа: 6118



7250 big

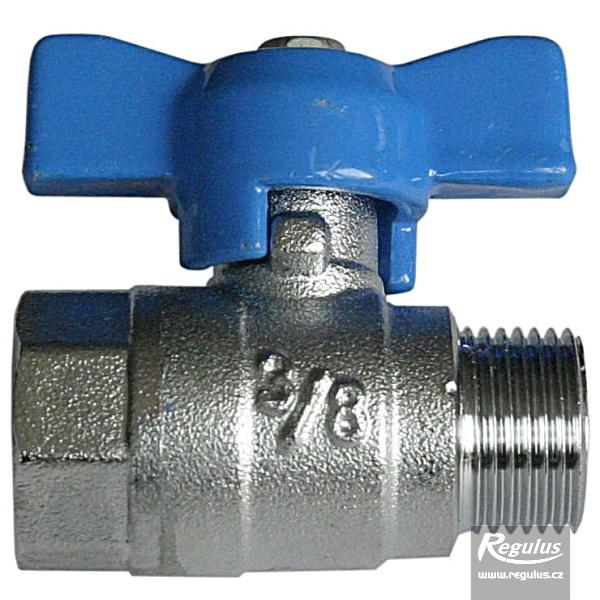

Шаровий вентиль солярний

Шаровий вентиль під клапан виведення повітря автоматичний. Робоча температура до 160°C. Підключення 3/8“

Код для заказа: 7250





11591 big

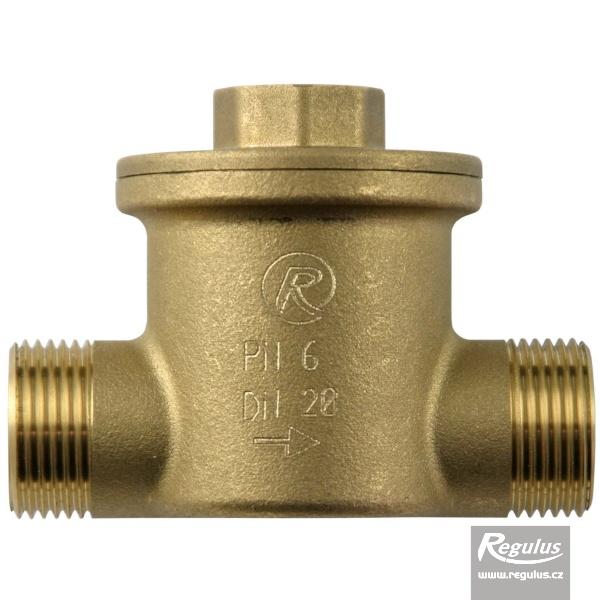

Сепаратор повітря SPVS

Горизонтальний сепаратор повітря з виходом для клапана виведення повітря, підключення  2х3/4", вихід для ГВС 3/8"F.

Код для заказа: 11591


Теплообмінники для сонячних систем

Пластинчаті теплообмінники служать для ефективної передачі тепла між різними рідинами. Вони виготовлені з тонкостінних, штампованих листів з якісної нержавіючої сталі AISI 316L і спаяні міддю. Для обмеження теплових втрат, теплообмінники поставляються в ізоляції Aeroflex, яка короткочасно витримує температуру до 175 °C і відповідає всім вимогам для використання з солярними системами.

Типові приклади застосування пластинчатих теплообмінників:
» Нагрівання акумулюючої ємкості солярною системою
» Нагрівання резервуару гарячої води солярною системою
» Підготовка ГВС проточним нагрівом від акумулюючого баку або котла
» Обігрів басейну солярною системою
» Обігрів басейну котлом або тепловим насосом

Потужність пластинчатого теплообмінника вимірюється в залежності від багатьох факторів, при різних температурах між рідинами обох контурів, кількості протікаючої в контурах рідини і її типу. Тому неможливо однозначно вказувати потужність пластинчатих теплообмінників без уточнення експлуатаційних умов. Загально прийнято вважати, що чим більше різниця температур між первинною і вторинною стороною і чим більше проточність на обох сторонах теплообмінника, тим більше потужність теплообмінника. Чим вище запропонований температурний спад, тим менше необхідна площа теплообмінника, а інвестиції в теплообмінник знижаються.

Для використання теплообмінника з солярною системою, тепловим насосом або конденсаційним котлом, необхідно спроектувати теплообмінник для меньшого температурного спаду (6 °C, макс. 10 °C).

Для використання теплообмінника з простим газовим котлом або котлом на твердому паливі, можна спроектувати теплообмінник на збільшений температурний спад (наприклад 20 °C або більше), тобто вибрати меньший і більш дешевий теплообмінник, так як при збільшенні робочої температури цих джерел їх ККД не знижається.

Теплообмінники модельного ряду DV193 вода/вода розраховані на проточність вторинного контуру до 1000 л/год при рабочій різниці температур від 10 до 40 °C.

Технічні параметри:

Модель DV193-20E DV193-30E DV193-45E   DV193-60E
Кількість пластин 20 30 45 60
Розміри в×ш×толщ.[мм] 223 × 113 × 85 223 × 113 × 109 223 × 113 × 144   223 × 113 × 179
Вага [кг] 1,4  2 2,8 3,6
Теплообмінна площа [м2] 0,28 0,42 0,63 0,84
Максимальний тиск [бар] 29,4
Максимальна температура [°C] 150 °C/175 °C (короткочасно)
Матеріал AISI 316 L
Код для заказа:   9548 9549 9550 9551



Теплообмінники модельного ряду DV285 солартен/вода розраховані на проточність вторинного контуру до 1500 л/год при робочій різниці температур від 10 до 40 °C.

Технічні параметри:

Модель  DV285-10E DV285-20E   DV285-30E DV285-45E   DV285-60E
Кількість пластин 10 20   30 45   60
Розміри в×ш×толщ.[мм] 315×135×79   315×135×102 315×135×129   315×135×160   315×135×203
Вага [кг] 2,7 4 5,2 7 8,9
Теплообмінна площа [м2]  0,27 0,54   0,81 1,22       1,62
Максимальний тиск [бар] 29,4
Максимальна температура [°C] 150 °C/175 °C (короткочасно)
Матеріал AISI 316 L
Код для заказа: 9552     9553   9554 9555 9556
